在工程设计领域，精确而清晰的图纸是至关重要的，UG100 作为一款强大的工程设计软件，掌握其绘制局部剖视图的技巧对于工程师和设计师来说无疑是一项必备技能。
局部剖视图能够在不破坏整体视图完整性的前提下，清晰地展示零件内部的结构和特征，使我们对设计对象有更深入的理解，究竟如何在 UG100 中绘制局部剖视图呢？

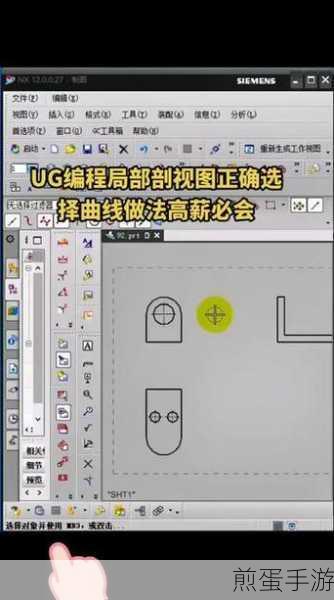

打开 UG100 软件并加载您需要绘制局部剖视图的工程图文件，在绘图界面中，确保您已经创建了合适的视图，这是绘制局部剖视图的基础。
选择“剖视图”工具，在弹出的对话框中，选择“局部剖”选项，通过鼠标在视图中指定需要剖切的区域，这时候，需要特别注意剖切范围的准确性，以免影响视图的表达效果。
在确定剖切范围后，还需要指定剖切的深度和方向，这一步骤对于准确展示零件内部结构至关重要，根据实际情况，合理设置剖切深度和方向，确保能够清晰地呈现所需的内部特征。
绘制局部剖视图时，线条的清晰和规范也不容忽视，UG100 提供了丰富的线条样式和属性设置，我们可以根据绘图标准和要求进行调整，使剖视图更加专业和美观。
在绘制过程中，要时刻注意视图的比例和尺寸标注，准确的比例和清晰的尺寸标注能够让其他人更好地理解我们的设计意图。
为了提高绘制局部剖视图的效率和准确性，我们还可以利用 UG100 的一些快捷键和操作技巧，熟练掌握视图切换、线条绘制和编辑的快捷键，能够大大节省绘图时间。
多参考一些优秀的工程图案例也是很有帮助的，通过学习他人的绘图经验和技巧，我们可以不断提升自己的绘图水平，使绘制的局部剖视图更加符合工程要求和行业标准。
掌握 UG100 工程图绘制局部剖视图的方法需要不断地实践和探索，只有在实际操作中积累经验，我们才能熟练运用这一技能，为工程设计工作提供有力的支持，相信通过不断的努力，您一定能够成为绘图高手，在工程设计领域中展现出卓越的才华！
希望以上内容能够帮助您更好地理解和掌握 UG100 工程图绘制局部剖视图的技巧，祝您在工程设计的道路上越走越远，创造出更多优秀的作品！
